XGN66-12 Tipo fixo (interno) Fechado Gear

Descrição:

Descrição do produto XGN66-12 A imagem fechada do tipo fixo (a seguir denominada porta-chave) é uma nova geração de produto elétrico de alta tensão de nossa empresa

Solicite uma cotação

Download

Detalhado

DESCRIÇÃO DO PRODUTO

XGN66-12 Fixo do tipo fixo (a seguir denominada Gear SwitchGear) é uma nova geração de produtos elétricos de alta tensão de nossa empresa, de acordo com os requisitos dos padrões nacionais GB3906 "-35Kv UMC UMC Metal-Enclousedgear, o departamento elétrico DLT404" Ordering Techning Condition Of Intleor-Enclousedgear, o departamento elétrico do DLT404 ". IEC62271 "Requisitos de equipamento de switch e controle de metal UMC de 1kV acima de 52kv"

O produto absorve a tecnologia avançada estrangeira. É pequeno, apenas 50% do tamanho da área de comutação comum; O Disjuntor tem com alta confiabilidade e bom desempenho: "Cinco anti" máquinas interligadas é confiável, simples e assim por diante. O gabinete do interruptor é um equipamento interno de 3,6,7,2,12kv, segmento de barramento único UMC 50Hz, para a aceitação e distribuição da energia elétrica. E possui funções de controle, proteção e monitoramento de circuitos, que podem ser usadas em vários tipos de usinas de energia, subestações e empresas industriais e de mineração, arranha-céus e outros locais, e também no gabinete da rede de anel com a unidade principal do anel.

Modelo e significado

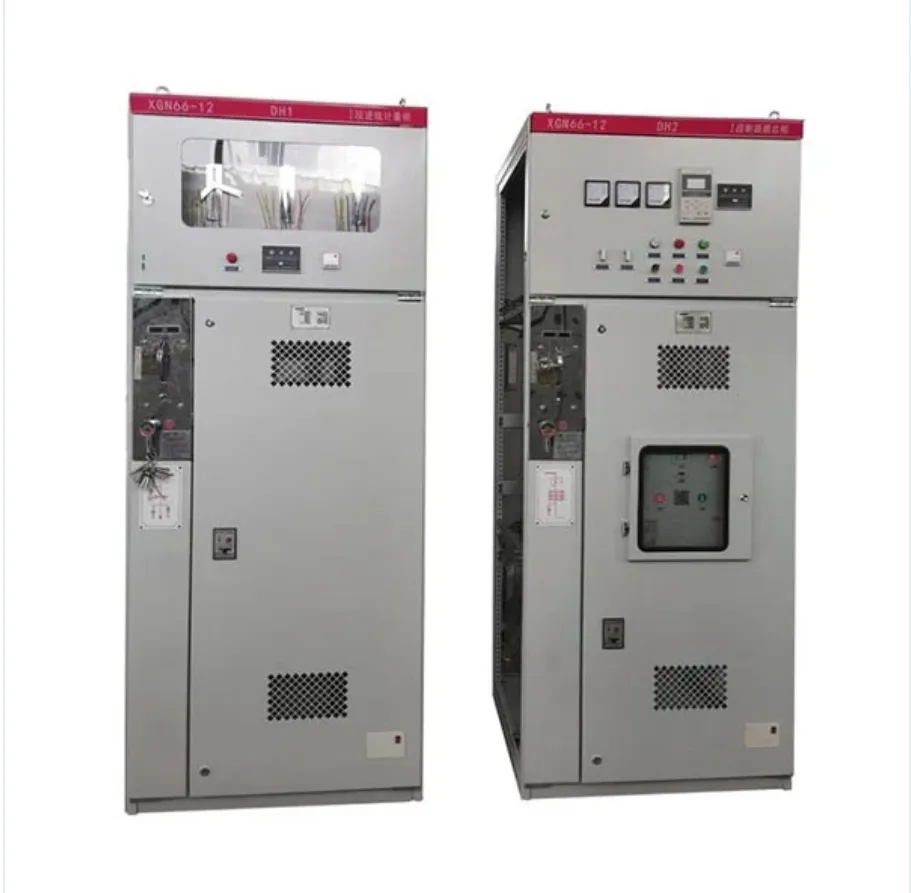

XGN66-12 Fixed-type (Indoor) Closed Switchgear

Os principais parâmetros técnicos

Principais parâmetros técnicos e modelos de componentes do SwitchGear

Não.	Item	Unidade	Parâmetros técnicos
1	Tensão nominal	Kv	3.6,7.2,12
2	Frequência de potência nominal suporta tensão	Kv	o chão, o mesmo: 42; fratura: 45
3	Tensão de suportar com impulso de raios	Kv	o solo, o mesmo: 75; fratura: 85
4	Frequência de taxa	Hz	50
5	Corrente classificada	UM	630.1250
6	Corrente de quebra de curto -circuito nominal (pico)	Kv	20,25,31.5
7	Corrente de fechamento de curto -circuito nominal (pico)	Kv	50,63,80.
8	Corrente estável dinâmica nominal (pico)	Kv	50,63,80
9	Lightning Electric Stable Current 4s (RMS)	Kv	20,25,31.5
10	Classe de proteção		1p2x
11	Dimensões (W × D × H)	mm	900X1000X2300
12	Peso	Kg	-600

Principais parâmetros técnicos do disjuntor de vácuo Zn63-12TYPE

Não.	Item	Unidade	Parâmetros técnicos
1	Tensão nominal	Kv	12
2	Corrente classificada	UM	630.1250
3	Corrente de quebra de curto -circuito nominal	Kv	20,25,31.5
4	Corrente de fechamento de curto -circuito nominal	KUM	50,63,80
5	Corrente de curta duração de tempo de tempo (valor efetivo 4S)	KUM	20.25,31.5
6	Corrente de resistência ao pico nominal (pico)	KUM	50,63,80
7	MechanicAllife	Tempo	10000
8	Classificado em tempo de quebra de curta duração	Tempo	50
9	Sequência operacional nominal		OF-0.3S-C IS-180S-C O.
10	Entre em contato com a distância da cabeça	mm	11 ± 1
11	Entre em contato com o golpe de contato	mm	4 ± 0,5
12	Distância central da interfase	mm	210
13	Velocidade de abertura	EM	1,2 ± 0,2
14	Velocidade de fechamento	EM	0,6 ± 0,2
15	Horário de abertura	EM	≤60
16	Tempo de fechamento	EM	≤75
17	Sincronização de abertura de três fases	EM	≤2
18	Fechamento de salto	EM	≤2
19	Resistência ao loop	um	≤45
20	UMccumulated allowable wear thickness of contact head	mm	3

Diagrama de layout
